En l’automatització industrial, els sensors precisos, compactes i fàcils d’instal·lar són crucials. El disseny tipus R de Wenglor combina els avantatges d’una carcassa rodona i cúbica, permetent que els sensors de distància optoelectrònics i ultrasònics s’integrin de manera flexible en sistemes automatitzats o línies de producció. Aquest article explica com funciona el disseny tipus R, com es munta i quines aplicacions pràctiques són possibles.
El disseny tipus R de wenglor és una carcassa de sensor híbrida que combina els avantatges d’un disseny rodó amb una carcassa cúbica compacta. Aquest disseny va ser desenvolupat específicament per permetre una alta flexibilitat en la integració en màquines, sistemes automatitzats i plantes de producció.
Gràcies a la seva carcassa compacta amb sortida vertical del connector, els sensors només requereixen una poca profunditat d’instal·lació, cosa que facilita la instal·lació en espais reduïts. Al mateix temps, el disseny en forma de R permet un muntatge senzill i sense eines: el sensor simplement s’insereix a través d’un forat i es fixa des de l’altre costat amb una femella.
El factor de forma tipus R és versàtil i admet diversos principis de funcionament, com ara sensors reflectors, barreres reflectores universals i barreres reflectores especials per a objectes transparents. Tant els sensors optoelectrònics com els sensors de distància ultrasònics estan disponibles en aquest factor de forma.
El disseny en forma de R permet una integració precisa i fiable dels sensors amb uns requisits d’espai mínims.
El disseny en forma de R impressiona per la seva senzilla instal·lació:
Gràcies a aquestes propietats, els sensors es poden integrar ràpidament en màquines o sistemes automatitzats sense ajustos complicats.
El vídeo mostra en detall dos mètodes de muntatge per a un sensor P1R i il·lustra la facilitat d’instal·lació.
Els sensors en forma de R són versàtils:
Interruptor reflex
Detecta objectes o mans sense contacte, fins i tot contra fons molt reflectants.
Barrera reflexa de mirall
Aplicable universalment, especialment per a objectes transparents com ara vidre, PET o envasos amb làmina.
Sensors de distància ultrasònics
Ideal per a la mesura de distàncies i el control de nivell.
Aquesta flexibilitat fa que el disseny tipus R sigui l’elecció perfecta per a l’automatització i les aplicacions industrials.
En la indústria alimentària, un control precís del nivell d’ompliment és crucial per mantenir els estàndards de qualitat. Amb les barreres reflectores de tipus R, el nivell d’ompliment dels productes alimentaris envasats es pot controlar de manera fiable en les verificadores de pes.

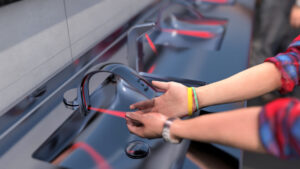

Les estacions de neteja de mans sense contacte a la indústria alimentària o en zones públiques es beneficien d’interruptors reflexos amb supressió de fons en disseny tipus R.
Instal·lat sota les aixetes, el sensor detecta les mans de manera fiable i activa automàticament el raig d’aigua, el dispensador de sabó o l’assecador de mans. Això no només millora la higiene, sinó que també redueix el consum d’aigua i sabó.
Els sensors són particularment pràctics perquè es poden muntar de manera flexible i són compactes, cosa que els permet integrar-se fàcilment en els accessoris existents. Això permet l’automatització eficient i higiènica de zones de trànsit intens.
El posicionament precís és crucial abans de segellar safates amb film. Les barreres reflectores de mirall tipus R amb llum làser es munten lateralment a la cinta transportadora per detectar la vora superior de les safates.
El fi raig làser garanteix que només es processin les safates correctament posicionades. Si una safata és massa alta, es detecta immediatament i el procés de segellat s’ajusta o s’atura.
Aquesta aplicació demostra la força del disseny tipus R en processos de producció automatitzats on es requereixen sensors precisos, ràpids i fiables per evitar errors de producció i augmentar l’eficiència.
El disseny tipus R dels sensors wenglor combina flexibilitat, instal·lació fàcil i detecció precisa. Tant si es tracta de control de nivell, detecció manual o monitorització de la posició de la safata, aquests sensors són ideals per a la integració en sistemes automatitzats i línies de producció.
