Zaznavanje navojev ima ključno vlogo v mehanski proizvodnji, zlasti pri avtomatiziranem sestavljanju ali testiranju. Od tega, ali je navoj prisoten, pravilno izveden ali pravilno nameščen, je lahko odvisna funkcionalnost sestavnega dela.
Ta naloga zahteva senzorje, ki lahko zanesljivo zaznajo najmanjše strukture in hkrati natančno razlikujejo med svetlečimi, temnimi ali različno oblikovanimi površinami. Odsevni senzorji z dušenjem ozadja podjetja wenglor ponujajo zanesljivo in ekonomično rešitev za to. Drobne strukture, kot so zunanji navoji, zaznajo brez dotika in s procesno zanesljivostjo, tudi v kompaktnih namestitvenih razmerah.
Zaznavanje niti vključuje zaznavanje najmanjših geometrijskih razlik v razponu nekaj milimetrov. Gladke ali mat površine, temni premazi ali nagnjene niti so klasični izzivi za optične sisteme.

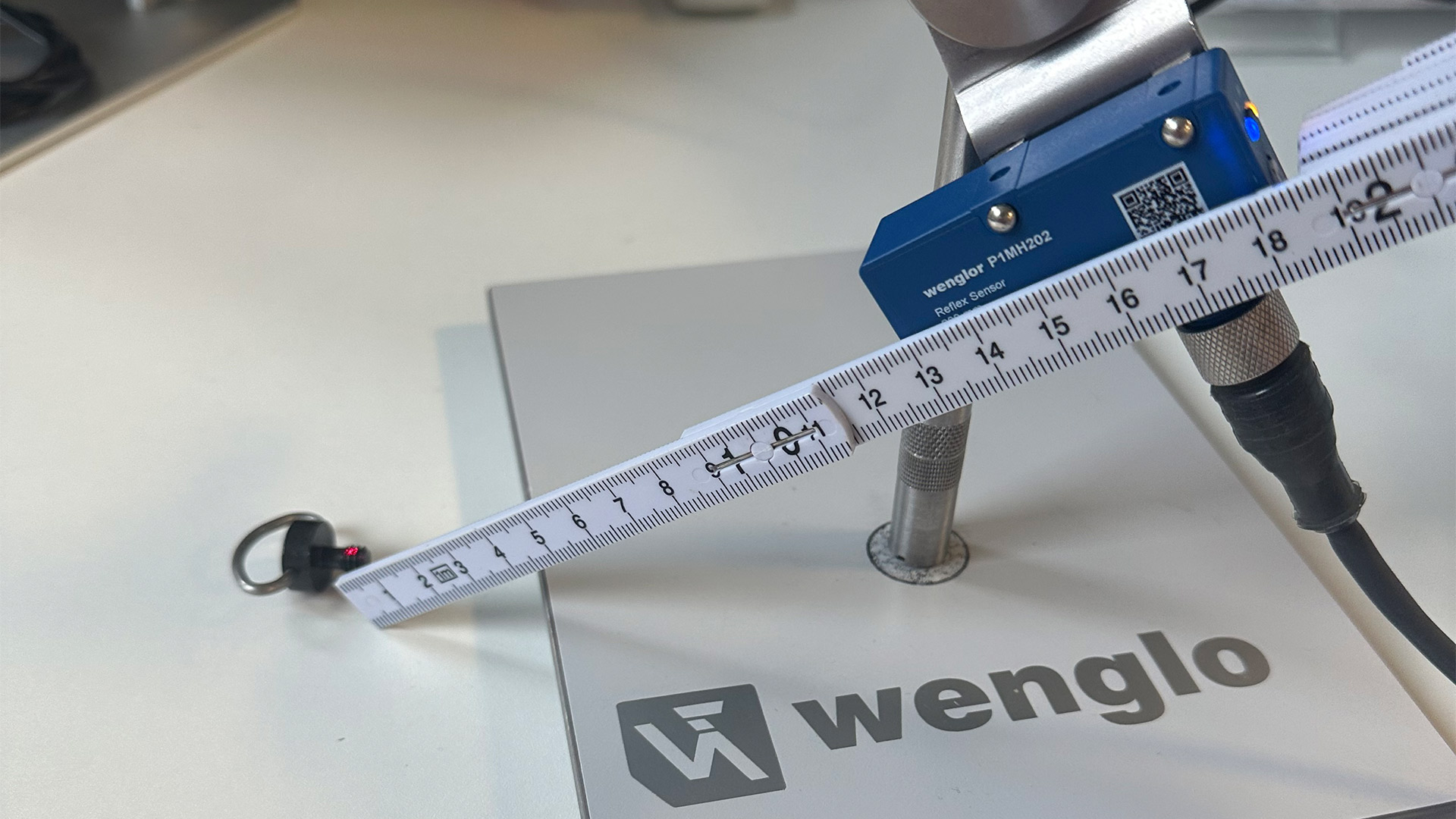

Senzor P1MH202 za difuzni odboj deluje s fokusiranim laserskim žarkom in inteligentnim odpravljanjem ozadja. Ta tehnologija temelji na načelu triangulacije: senzor meri razdaljo prek kota odbitega svetlobnega signala in tako lahko loči predmete v ospredju – kot je nit – od struktur v ozadju. Tako je mogoče prepoznati celo filigranske obrise niti, ne da bi odsevi ali svetleče lise izkrivljale rezultat meritve. V praksi so
P1MH202 je zasnovan v kompaktnem standardnem ohišju iz serije PNG//smart in ga je mogoče preprosto vključiti v avtomatizirane sisteme za testiranje. Senzor je mogoče parametrizirati, odčitati in vključiti v nadzorno logiko prek povezave IO-Link, kar je idealno za aplikacije, pri katerih je treba preskusiti več različic navojev. Zaradi visoke preklopne frekvence se senzor zanesljivo odziva tudi med hitrimi preskusnimi cikli in omogoča neprekinjeno inline kontrolo.
Pri zelo majhnih navojih – na primer od velikosti M5 ali manj – optično zaznavanje navojev z odsevnimi skenerji doseže svoje fizikalne meje. Laserska točka pokriva preveliko območje, kar pomeni, da posameznih niti ni več mogoče jasno zaznati. V takih primerih je priporočljiva uporaba triangulacijskega laserskega senzorja razdalje iz serije wenglor P3, ki zagotavlja izmerjene vrednosti z mikrometrsko ločljivostjo in natančno zazna tudi minimalne višinske razlike.
Za vse vrste uporabe v območju M6 in večjih je P1MH202 optimalna kombinacija natančnosti, enostavnosti in ekonomičnosti.
Z laserskim refleksnim senzorjem P1MH202 lahko natančno odkrijete in preverite navoje do velikosti M6. Zaradi laserske svetlobe, triangulacije in zatiranja ozadja senzor deluje ne glede na barvo, površino ali stopnjo sijaja. Njegova kompaktna zasnova omogoča uporabo v tesnih montažnih okoljih, povezava IO-Link pa omogoča preprosto integracijo v obstoječe kontrolne sisteme.
Pri manjših navojih lahko optična rešitev doseže svoje meje – v tem primeru wenglor ponuja alternativo za zelo natančne merilne naloge s serijo P3. To pomeni, da je zaznavanje navojev še vedno prilagodljivo, zanesljivo in prilagojeno posamezni aplikaciji.
