Pravilna napetost materiala traku ima ključno vlogo pri proizvodnji kovinskih mrež, tekstila ali filmov. Že minimalna zračnost lahko poslabša kakovost izdelka, povzroči neenakomerno oblikovanje mreže ali moti pretok materiala. Natančen nadzor zračnosti vzdolž celotne širine traku je zato ključnega pomena za ohranjanje stabilnosti in ponovljivosti procesov.
Merilne svetlobne rešetke wenglor ponujajo robustno in ekonomično rešitev. Omogočajo neprekinjeno spremljanje napetosti jermena – z ločljivostjo le dveh milimetrov.
Ko se tkanina ali folija pretaka skozi sistem, se lahko v srednjem delu rahlo pogrezne. Temu učinku se je težko popolnoma izogniti, zlasti pri širokih tkaninah. Običajne svetlobne zapore pogosto ne zaznajo dovolj natančno tako majhnih odstopanj, sistemi kamer ali profilnih senzorjev pa so pogosto preveč zapleteni za tovrstni nadzor.

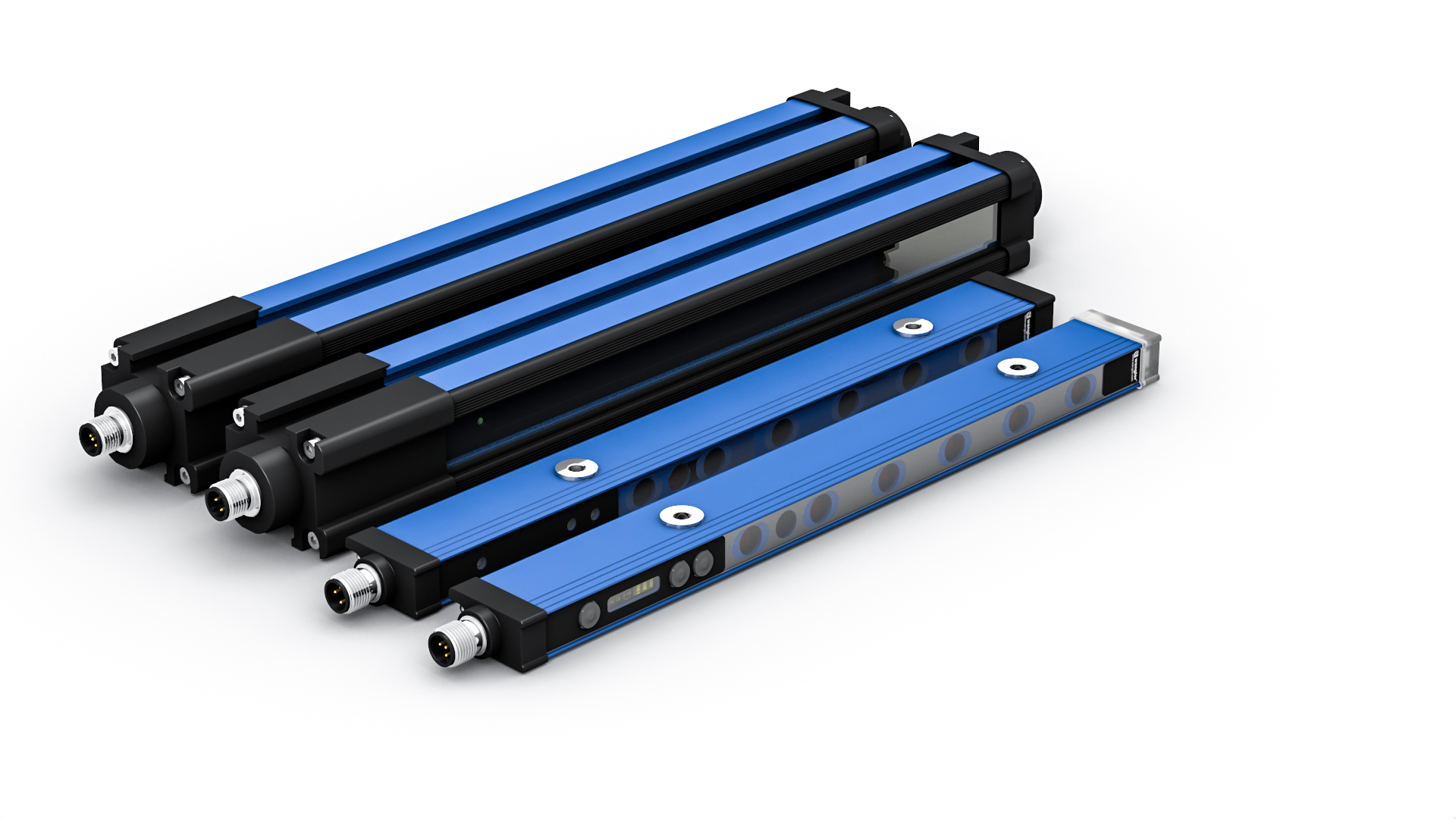

Merilne svetlobne mreže, kot sta modela OSEI501Z0103 (oddajnik) in OEEI501U0135 (sprejemnik) podjetja wenglor, pa spremljajo celotno širino traku. Med oddajnikom in sprejemnikom se ustvari gosta svetlobna zavesa infrardečih žarkov. Če se trak v osrednjem delu preveč poveša, se posamezni žarki prekinejo in sistem takoj prepozna, da je ciljno stanje zapuščeno.
Zaradi razdalje žarka le dva milimetra je zaznavanje zelo natančno. Merilni podatki se lahko prek analognega izhodnega signala prenesejo neposredno v krmilnik in se uporabijo za uravnavanje napetosti jermena.
V primerjavi s profilnimi senzorji ali sistemi, ki temeljijo na slikah, svetlobne mreže omogočajo preprosto integracijo v kombinaciji z visoko natančnostjo. Vgradnja je nezahtevna, več modulov pa je mogoče kombinirati tudi pri velikih pasovnih širinah.
Zaradi brezkontaktnega merjenja so senzorji primerni za različne materiale – od mrež iz nerjavnega jekla do plastike in tehničnega tekstila.
Še ena prednost: sistem zagotavlja neprekinjeno merjenje po celotni širini in ne le spremljanje posameznih točk. To omogoča sprotno ocenjevanje stanja traku in zgodnje prepoznavanje odstopanj.
Svetlobne merilne mreže zagotavljajo odlično ravnovesje med natančnostjo in ekonomičnostjo, vendar imajo tudi jasne omejitve.
Ker delujejo s fiksnim razmikom med nosilci, ne morejo natančno določiti, kje pride do upogiba. Zato zaznajo, da je sag prisoten, ne pa tudi, kje točno po širini.
Senzor profila je boljša izbira za aplikacije, pri katerih je pomembna natančna oblika upogiba ali položaj gredi v materialu. Če pa želite le vedeti, ali je napetost jermena v mejah tolerance, so merilne svetlobne mreže izjemno učinkovita rešitev.
Merilne svetlobne mreže, kot sta modela OSEI501Z0103 in OEEI501U0135, omogočajo natančno spremljanje povešanja med delovanjem jermena – z minimalnim naporom za namestitev in visoko natančnostjo merjenja. Ponujajo ekonomično alternativo profilnim senzorjem, ko gre za zanesljivo zaznavanje napetosti tkanine, folije ali kovinskega traku. Z ločljivostjo dveh milimetrov zagotavljajo enakomerno vodenje materialov in stabilnost proizvodnih procesov po celotni širini traku.
