2D/3D profielsensoren, Smart Mode

Hoe kan een 2D/3D-verplaatsingssensor in de slimme modus worden bediend?

Veel gebruikers vragen: Hoe kan ik een 2D/3D-profielsensor in smartmodus bedienen? Met de Smart weCat3D-modus kunnen metingen direct in de sensor worden geëvalueerd zonder extra controle – ideaal voor in-line inspecties, hoogte- of diktemetingen.

1. Controleer de firmwareversie

Smartmodus vereist minimaal firmware 2.3.0. Controleer de momenteel geïnstalleerde versie via de geïntegreerde webserver:

Voer het IP-adres van de sensor in de browser in (fabrieksstandaard: 192.168.100.1).
De pc moet op hetzelfde subnet zitten.
Lees de firmwareversie.

Opmerking: Smart mode is alleen beschikbaar met actuele firmware.

De afbeelding toont de interface van de webserver met de apparaatgegevens. — Weergave van de geïntegreerde webserver van een profielsensor in de browser. Het IP-adres wordt gebruikt om toegang te krijgen tot de apparaatinterface, waar de geïnstalleerde firmwareversie kan worden weergegeven en gecontroleerd, onder andere.

2. Update firmware (indien nodig)

Als de versie ouder is dan 2.3.0, voer dan een update uit. Stapsgewijze instructies zijn te vinden in de handleiding van de eigenaar, in sectie 7.3 “Firmware-update” voor de betreffende sensor op de website www.wenglor.com of in de blogpost “Hoe werk ik de firmware van mijn MLSL- of MLWL-profielsensoren correct bij?”

3. Activeer Slimme Modus

Selecteer in het webservermenu de modus “Smart weCat3D” onder Apparaatinstellingen. Na bevestiging start de sensor automatisch opnieuw op en is hij klaar voor onafhankelijke metingen en evaluaties.

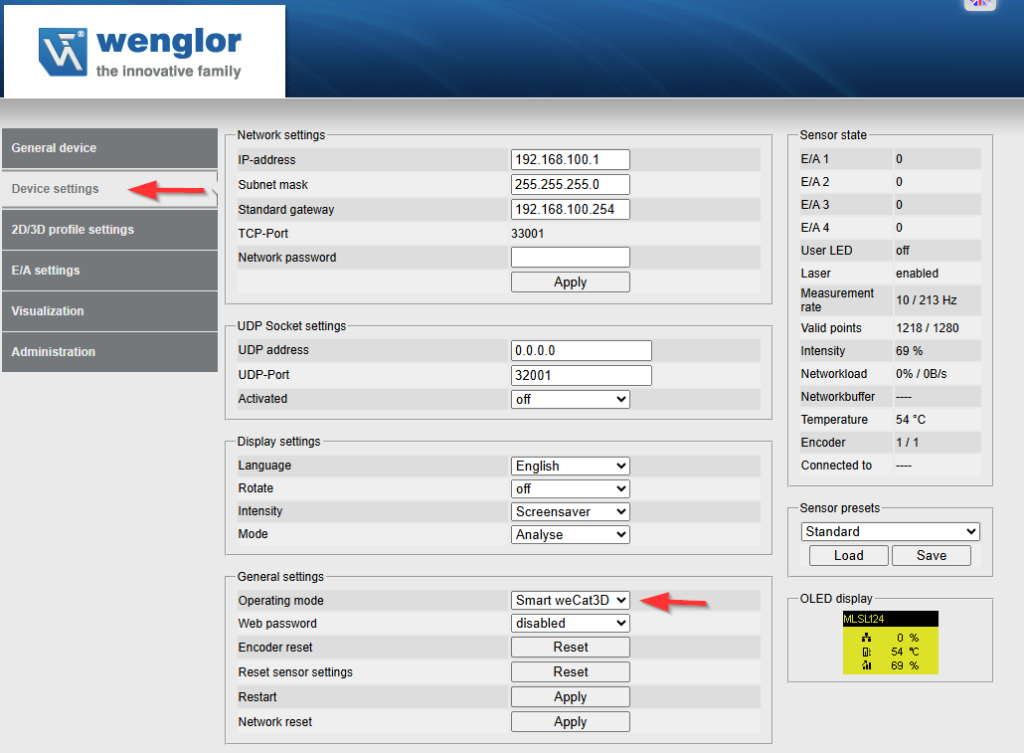

De figuur toont waar de — Menuweergave van de apparaatinstellingen op de webserver van een profielsensor. In het gedeelte “Apparaatinstellingen” wordt de bedrijfsmodus “Smart weCat3D” geselecteerd, waarna de sensor automatisch opnieuw opstart.

4. Verbind met uniVision 2

Na het herstarten kan de sensor worden aangesloten op uniVision 2 (DNNF020). Op deze manier kunnen de profielgegevens direct worden gevisualiseerd, gecontroleerd en verder verwerkt – bijvoorbeeld voor profielcontroles of inline kwaliteitsborging.

Relevante producten

Slimme modus is beschikbaar voor de MLSLXXX en MLWLXXX 2D/3D verplaatsingssensoren. Gebruikers zijn vooral nuttig in toepassingen waar gemeten waarden direct geëvalueerd moeten worden, bijvoorbeeld voor profielcontroles, hoogtemetingen of diktecontroles.

Voordelen van Smart Mode in één oogopslag

Met de juiste firmwareversie en de keuze voor de “Smart weCat3D” bedrijfsmodus kunnen profielsensoren snel en eenvoudig worden geconfigureerd voor directe metingsevaluatie. De evaluatie vindt direct in de sensor plaats, wat betekent dat er geen extra besturing of externe rekeneenheid nodig is. Dit vermindert de integratie-inspanning, bespaart hardwarekosten en vereenvoudigt de inbedrijfstelling aanzienlijk. Tegelijkertijd maakt de verbinding met uniVision 2 het mogelijk om de profielgegevens gemakkelijk te visualiseren en te parametriseren. De Smart-modus is daarom ideaal voor compacte, efficiënte meettaken in industriële kwaliteitsborging.
