Com es pot comprovar de manera fiable i sense contacte la planitud dels acers rodons als extrems per evitar danys a les màquines de bisell posteriors?
En la indústria metal·lúrgica, especialment abans de passos de processament com el biselatge, la qualitat dels talls de serra en acers rodons és decisiva. Cares d’extrems estranyes o tortes no només poden provocar un bisellat defectuós, sinó que, en el pitjor dels casos, també poden danyar les eines sensibles d’una màquina de bisel. Per tant, un control ràpid i precís és essencial.
La tasca és comprovar la planitud de la cara dels acers rodons. Això significa que la part frontal i posterior de l’acer s’han de serrar exactament perpendicularment a l’eix longitudinal. Com que els acers normalment poden tenir diferents diàmetres i el procés de prova ha de ser ràpid, cal una solució de mesura flexible i robusta que funcioni independentment del color.
Per resoldre aquesta tasca d’inspecció, es va utilitzar MLSL123 el sensor de perfil 2D/3D com a dispositiu intel·ligent. Aquest sensor ofereix diversos avantatges:

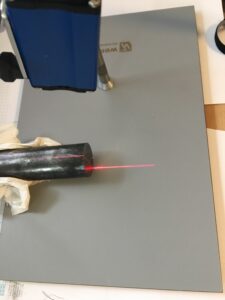

La MLSL123 està muntada en un lleuger angle per sobre de la barra rodona. Aquesta posició permet que el sensor capturi simultàniament tant la part superior com la cara de l’acer rodó en un escaneig de perfil. L’acer rodó es mou a una posició definida per garantir una detecció consistent.

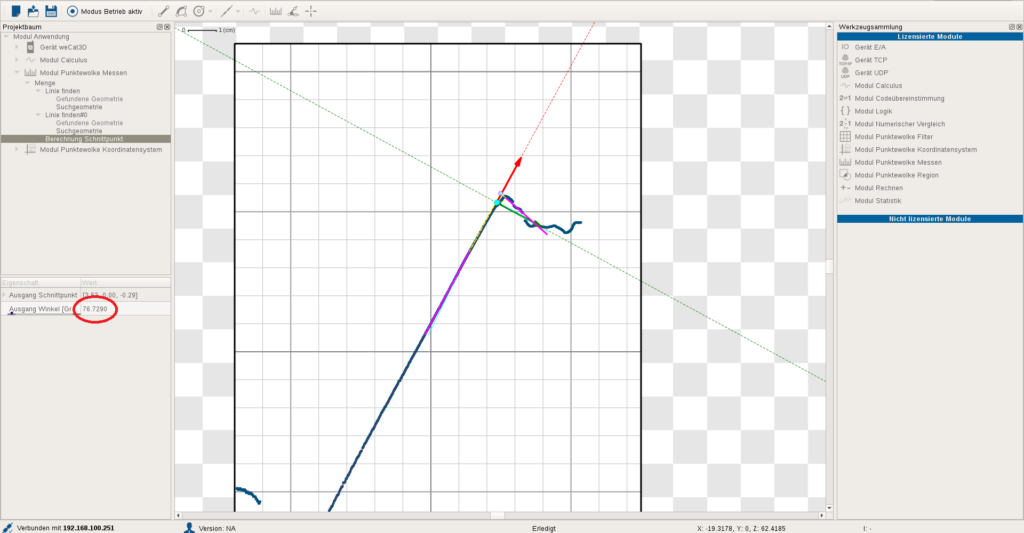

L’avaluació de les dades de perfil proporcionades pel MLSL123 es realitza en l’entorn intuïtiu de programari uniVision a través del mòdul Measure:
El diàmetre de l’objectiu hauria de ser idealment de 90° +/- 2°. Si aquest rang de toleràncies es supera o es subtalla, l’acer rodó s’expulsa automàticament i es guia per ser retreballat abans d’entrar a la màquina de biselatge.
La inspecció de vores sense contacte amb el sensor de perfil 2D/3D MLSL123 i el programari uniVision ofereix una solució altament precisa i fiable per garantir la planitud dels acers rodons. Això no només optimitza la qualitat dels passos de processament posteriors, sinó que també protegeix màquines valuoses de danys i, per tant, redueix els temps d’inactivitat.
